En förstagångsinstallation av LUMI bör göra en sak: ge dig en tydlig och stabil bild utan att du behöver lära dig alla menyer i enheten. Den här guiden täcker LUMI H35, L35, L19 och P13, plus avståndsmätningsmodellerna H35R och L35R. Den fokuserar på de kontroller du behöver omedelbart; den fullständiga manualen är fortfarande den bästa referensen för fabriksåterställningar, fullständiga menybeskrivningar och långsiktigt underhåll.
Om du fortfarande funderar på vilken typ av handhållen termos som passar dina behov, börja med det bredare termisk avbildningsmonokulär kategori innan du följer modellspecifika installationsanvisningar.
Innehållsförteckning
Nocpix Lumi snabbinstallation
För snabbast möjliga väg till en användbar bild, sätt i ett laddat batteri, ta bort objektivlocket och håll ner strömknappen. Gör statusikonerna skarpa med okularets dioptri och gör sedan målet skarpt med objektivets fokusring. Håll modellens grundförstoring, välj Vit het, börja med ljusstyrka, skärpa och kontrast på nivå 5 och låt kalibreringen vara på Automatisk.
Börja inte med att ändra alla tillgängliga funktioner. När grundbilden ser korrekt ut på två olika målavstånd är LUMI redo för normal skanning. PIP, laseravståndsmätaren, Wi-Fi och anpassade kontroller kan vänta till senare.
Vilken Nocpix LUMI-modell har du?
Alla LUMI-modeller följer en liknande installationsprocess. De största skillnaderna är synavstånd, bilddetaljer och om enheten har en laseravståndsmätare.
| Modell | Huvudskillnaden | Bäst för |
|---|---|---|
| LUMI P13 | Grundläggande ingångsmodell | Förstagångsanvändare och observation på kortare avstånd |
| LUMI L19 | Bredare sikt än 35 mm-modellerna | Skannar skogsmark och närliggande områden |
| LUMI L35 / L35R | Högre startförstoring | Observera mindre eller mer avlägsna motiv |
| LUMI H35 / H35R | Högre bilddetalj med en bredare synvinkel än L35 | Användare som vill ha tydligare identifiering |
| Modeller som slutar på "R"“ | Inkludera en laseravståndsmätare | Användare som behöver avståndsmätningar |
Inställningsstegen nedan gäller för alla modeller. Om ditt modellnamn slutar på "R", var uppmärksam på de separata kommandona för avståndsmätaren och PIP-knappen.
Innan du slår på Lumi

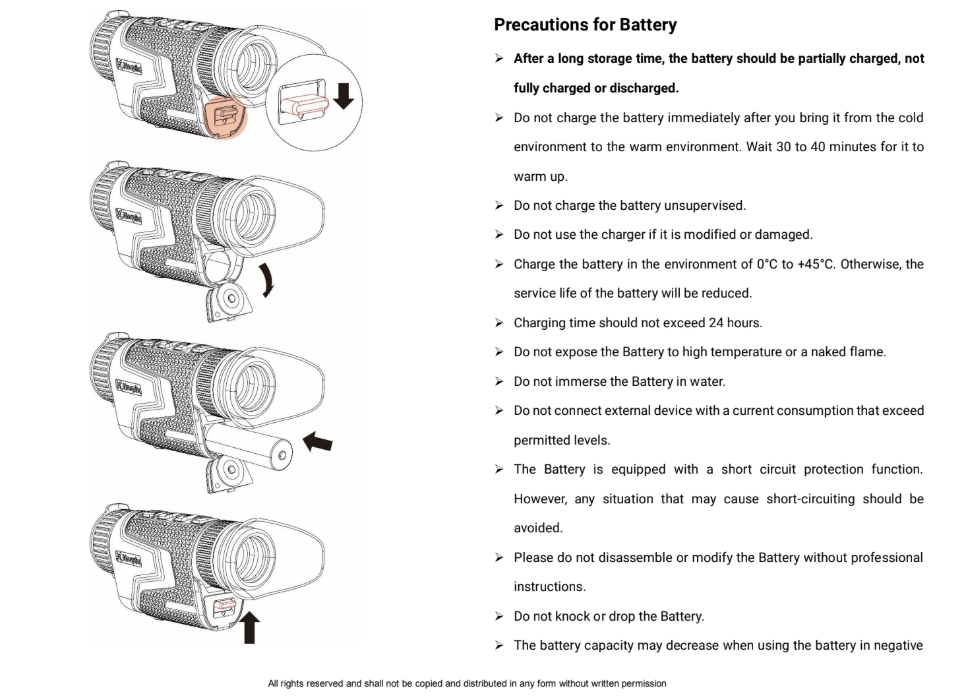

Ladda och installera 18650-batteriet
De Nocpix LUMI-serien använder ett utbytbart laddningsbart litiumjonbatteri av typen 18650. Den medföljande laddaren lyser rött under laddning och grönt när batteriet är fulladdat. Kontrollera före installation att cellen inte är bucklig, läcker, korroderad eller insvept i skadad isolering.
Dra ner spärren under okularet, öppna batterilocket och sätt i det laddade batteriet. Facket stöder båda polerna, så batteriet kan vara vänt åt båda hållen. Stäng locket och sätt tillbaka spärren i sitt låsta läge, särskilt innan du använder monokularen i våta förhållanden.
Om ett batteri just har tagits in från kylan, låt det värmas upp i 30 till 40 minuter innan det laddas. Nocpix anger en laddningstemperatur på 0 °C till 45 °C. Förvara reservbatterier i ett skyddande fodral så att deras poler inte kan vidröra metallföremål.
Få en tydlig bild först
Justera okularets dioptri
Håll strömknappen intryckt tills startskärmen visas. Titta på en statusikon eller menytext och rotera okularets dioptriring tills grafiken är skarp. Ignorera landskapet eller djuret medan du gör denna justering.
Dioptrien anpassar displayen till din syn; den fokuserar inte på målet. När den väl är inställd förblir den normalt i samma position för samma användare. En annan person kan behöva justera den.
Fokusera målet på målet
När ikonerna är skarpa, sikta mot en trädstam, staketstolpe eller annat föremål nära ditt förväntade synavstånd. Vrid objektivets fokusring tills dess kanter och ytdetaljer ser så tydliga ut som förhållandena tillåter.
Fokusera om när observationsavståndet ändras. Om ikonerna förblir skarpa men djuret eller bakgrunden ser mjuk ut, justera objektivet istället för dioptrien. Denna skillnad löser ett av de vanligaste problemen vid första användningen.
Börja vid basförstoring
Använd modellens basvy när du fokuserar och söker över ett brett område. Utan digital zoom visas följande förstoringsgrad:
- 2× på P13 och L19
- 2,5× på H35 och H35R
- 4× på L35 och L35R
Tryck kort på Upp för att gå igenom de tillgängliga digitala zoomstegen. Digital zoom förstorar den befintliga bilden snarare än att lägga till detektordetaljer, så höga inställningar gör det svårare att bedöma fokus och minskar det synliga området. Nocpix förklaring av optisk zoom och digital zoom ger mer bakgrund om du vill förstå den avvägningen.
Rekommenderade startinställningar
Använd inställningarna Vit hetta och Måttliga bild
Tryck kort på M från startskärmen för att öppna snabbmenyn. Upp och ner för att växla mellan bildläge, skärmens ljusstyrka, skärpa och kontrast. Tryck på M för att välja en inställning, ändra den med Upp eller Ner och håll ner M för att spara och återgå till startskärmen.
För en första session, använd:
- Bildläge: Vitt hett
- Skärmens ljusstyrka: 5, sänk den sedan om skärmen anstränger ögonen på natten
- Skärpa: 5
- Kontrast: 5
Detta är utgångspunkter, inte inställningar som måste förbli oförändrade i varje scen. Ändra ett värde i taget. Om bilden är obekväm att titta på, justera först skärmens ljusstyrka. Om ett korrekt fokuserat mål smälter in i bakgrunden, gör en liten kontraständring. Öka skärpan försiktigt eftersom höga inställningar kan framhäva brus och halos vid bearbetning.
White Hot är en praktisk första palett eftersom heta objekt är lätta att tolka mot kallare bakgrunder. När fokuseringen känns naturlig kan du prova Black Hot eller en annan palett och behålla den som avgränsar motivet tydligast. Nocpix-guiden till termiska färgpaletter förklarar hur paletter passar olika visningssituationer.
Lämna kalibreringen på automatiskt
Kalibrering korrigerar fasta strimmor, ojämn skuggning eller en värmebild som har försämrats när sensorn och omgivningen förändras. Håll M intryckt för att öppna huvudmenyn, välj Kalibrering och välj Automatisk. I det här läget avgör LUMI när korrigering behövs.
Bilden kan frysa kort och enheten kan ge ifrån sig ett mjukt klick under automatisk kalibrering. Det är normal slutarfunktion, inte ett fel. Om bilden ser ojämn ut och du vill ha en omedelbar korrigering, tryck kort på Upp och Ner samtidigt för slutarkalibrering.
Bakgrundskalibrering är ett separat användarinitierat alternativ. Täck över objektivet och håll ner Upp och Ner samtidigt tills kalibreringen är klar. De flesta nya användare behöver inte det under rutinmässig installation, men det kan vara till hjälp när slutarkalibrering inte rensar bort en ojämn bild.
Funktioner att konfigurera senare
Använd PIP eller LRF efter grundläggande installation
PIP lägger till ett litet fönster som visar en 2× förstoring av mitten av huvudbilden. Det kan hjälpa till att inspektera ett motiv utan att förlora den omgivande vyn, men det lägger också till information i displayen. Låt det vara avstängt tills du känner dig bekväm med att fokusera och skanna med grundförstoring.
Med standardknapptilldelningarna trycker du på och håller ned Upp för att slå på eller av BIB på H35, L35, L19 och P13. På H35R och L35R trycker du på och håller ned Upp + M.
De LUMI LRF H35R och L35R Lägg till en integrerad laseravståndsmätare. Håll upp för att slå på eller av LRF. I läge för enkel mätning, tryck upp för att göra en mätning; resultatet visas på skärmen i 30 sekunder. Tryck och håll ner M + ned för att växla mellan enkel och kontinuerlig mätning. Elektronisk bildstabilisering stängs av när LRF är aktiverat, så en liten förändring i bildkompositionen förväntas.
Anslut Nocpix-appen när du behöver den
Wi-Fi krävs inte för vanlig visning. Anslut Nocpix-appen när du vill ha livesändning, enhetskontroll, filåtkomst, firmwareuppdateringar eller anpassade knapptilldelningar.
Håll M intryckt för att öppna huvudmenyn och slå på Wi-Fi. Välj nätverket Model_XXXXXXX på telefonen; de sista tecknen motsvarar enhetens serienummer. Det ursprungliga lösenordet är 12345678 om det inte redan har ändrats.
Appens Anpassade knappskärm låter dig tilldela om standardkontrollerna för kort och långt tryck. Det innebär att en enskild enhet kanske inte längre följer alla standardkommandon i den här guiden. Enheten har också en inställning för Anpassade paletter, där paletter kan döljas från snabbmenyn.
För en firmwareuppdatering, ladda ner uppdateringen medan telefonen har internetåtkomst, ladda LUMI helt, håll telefonen och monokularen nära varandra och stäng inte av enheten under installationen. LUMI startas om efter en slutförd uppdatering.
Vanliga problem vid första användningen
Bilden fryser, klickar eller ser ojämn ut
En kort frysning och ett klickljud betyder vanligtvis att automatisk kalibrering körs. Fortsätt observera efter att bilden återvänt. Om fasta streck eller ojämn skuggning kvarstår, kör slutarkalibreringen med ett kort tryck uppåt + nedåt.
Om ikonerna är skarpa men motivet är suddig är kalibrering förmodligen inte den första lösningen. Återgå till grundförstoring och justera objektivets fokusring för målavståndet. Kontrollera också att objektivskyddet är helt borttaget och att linsen är ren.
Dåliga detaljer i regn, dimma eller en scen där mål och bakgrunder har liknande temperaturer kan snarare återspegla svag termisk kontrast än ett enhetsfel. Prova White Hot, gör en liten kontrastjustering och utvärdera bilden igen innan du ändrar flera kontroller.
Knapparna, paletterna eller telefonanslutningen matchar inte
Om en knapp utför en annan åtgärd än standardåtgärden som beskrivs här, öppna appen och markera Anpassad knapp. Du kan återställa eller spara om de önskade tilldelningarna till enheten. Om en palett saknas, öppna Inställningar > Anpassade paletter och bekräfta att den inte har inaktiverats.
Om telefonen inte kan ansluta, bekräfta att LUMI Wi-Fi är på, välj rätt Model_XXXXXXX-nätverk och ange det aktuella lösenordet. Flytta telefonen och monokularen närmare varandra och bort från trånga Wi-Fi-nätverk eller fasta hinder. Vissa telefoner varnar för att LUMI-nätverket inte har någon internetanslutning; förbli ansluten eftersom nätverket används för att kommunicera direkt med monokularen.
Varför välja Nocpix LUMI termiska monokikare?
Nocpix LUMI-serien är utformad för användare som vill ha en kompakt termisk monokulär utan att ge avkall på praktiska fältfunktioner. Dess utbytbara batteri, tysta kontroller, flera bildlägen, foto- och videoinspelning och kompakta hölje gör den lättillgänglig för förstagångsägare.
Olika modeller täcker olika observationsbehov. P13 och L19 föredrar bredare skanning, L35 föredrar längre avstånd och H35 ger mer bilddetaljer. H35R och L35R har en inbyggd laseravståndsmätare för användare som också behöver avståndsmätningar.
Vanliga frågor
Kan en Nocpix Lumi drivas från en powerbank?
Ja. LUMI kan använda en extern 5V strömförsörjning via sin USB-C-port. När extern ström är ansluten ändras batteriikonen till en USB-ikon. Om extern strömförsörjning tas bort medan ett batteri är isatt, växlar enheten tillbaka till batteriet utan att stängas av.
Kan två telefoner ansluta till en Nocpix Lumi samtidigt?
Nej. Nocpix supportvägledning anger att endast en mobil enhet kan ansluta åt gången. Koppla bort den aktuella telefonen innan du ansluter en annan. Appen kan spara information för enheter som var anslutna tidigare, men det tillåter inte två samtidiga live-anslutningar.
Hur återställer man Lumi Wi-Fi-lösenordet?
När du har anslutit monokularen till appen öppnar du View Finder och använder inställningskontrollen i det övre högra hörnet för att ändra enhetens Wi-Fi-namn eller lösenord. Om det aktuella lösenordet är okänt och appen inte kan ansluta, kontakta den officiella LUMI snabbstarts- och användarmanualresurser eller Nocpix-support innan du använder fabriksåterställning, eftersom en återställning även återställer andra enhetsinställningar.
För en första session räcker det med ett laddat batteri, korrekt dioptri, noggrann objektivfokus, grundförstoring, White Hot, måttliga bildinställningar och automatisk kalibrering. När dessa grunder ger en tydlig och konsekvent bild kan du lägga till de valfria funktioner som stödjer hur du faktiskt använder LUMI.
