L'imagerie thermique fonctionne en détectant l'énergie thermique émise par les objets et en convertissant ces différences de température en une image visible. Contrairement aux systèmes optiques traditionnels qui dépendent de la lumière, les appareils thermiques captent le rayonnement infrarouge produit par tout ce qui nous entoure.

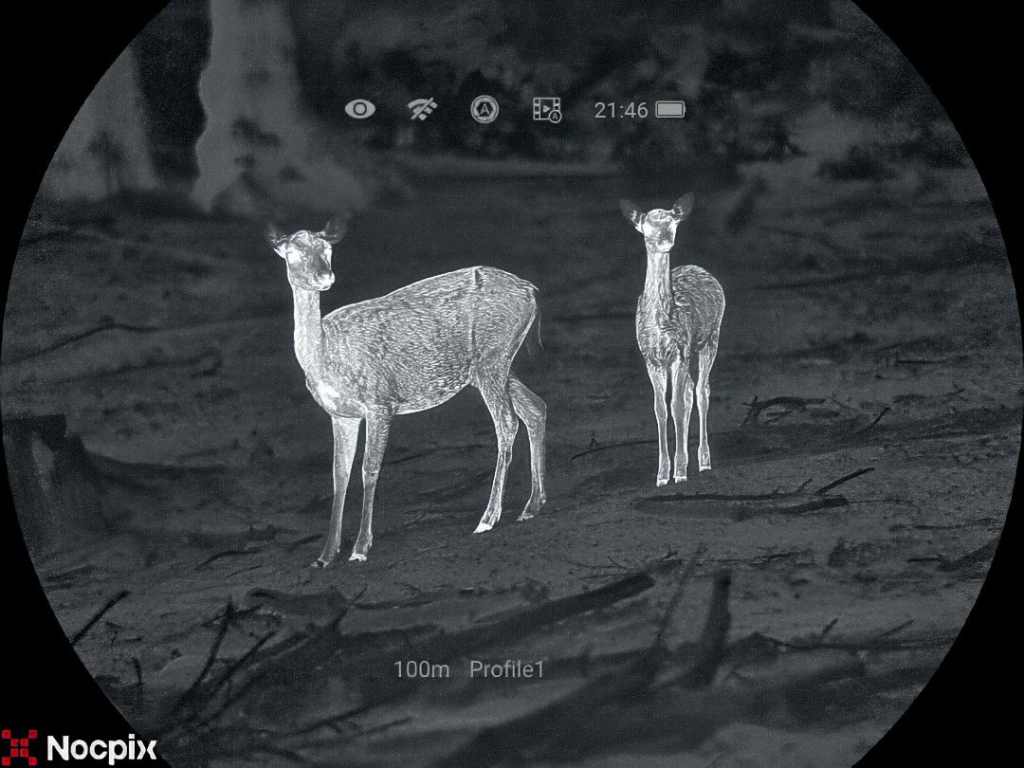

C’est pourquoi une lunette thermique peut détecter un cerf dans l’obscurité la plus totale, localiser une personne disparue dans un fourré dense ou révéler une surchauffe de machines à l’intérieur d’une usine. Cette technologie fonctionne de jour comme de nuit car elle mesure la chaleur et non la lumière réfléchie.
Ce guide explique le fonctionnement de l'imagerie thermique : du rayonnement infrarouge à la technologie des capteurs, en passant par le traitement de l'image et les modes d'affichage. Vous découvrirez également pourquoi les animaux à sang chaud apparaissent si nettement et en quoi les appareils thermiques diffèrent des systèmes de vision nocturne.
Table des matières
Qu’est-ce que l’imagerie thermique et comment fonctionne-t-elle ?
L'imagerie thermique fonctionne en détectant le rayonnement infrarouge émis par les objets et en convertissant les différences de température en une image visible.
Tout objet dont la température est supérieure au zéro absolu (−273,15°CElle émet en continu de l'énergie infrarouge. Les caméras thermiques captent ce rayonnement grâce à des capteurs infrarouges spécialisés et convertissent les variations de chaleur en signaux électroniques.
Un processeur convertit ensuite ces signaux en une image où les zones plus chaudes et plus froides apparaissent avec différents niveaux de luminosité ou de couleur.
Contrairement aux caméras traditionnelles, les appareils thermiques ne dépendent pas de la lumière réfléchie. Ils mesurent contraste thermique entre les objets et leur environnement. Cela permet aux systèmes optiques thermiques de fonctionner dans l'obscurité totale, enfumée ou dans des environnements à faible visibilité où les caméras classiques peinent à fonctionner.
Si vous souhaitez explorer des applications concrètes telles que la chasse, l'observation de la faune et la navigation en extérieur, consultez notre guide pratique de l'imagerie thermique pour une explication plus détaillée de la manière dont cette technologie est utilisée sur le terrain.
En termes simples, l'imagerie thermique fonctionne en quatre étapes :
- Les objets émettent un rayonnement infrarouge
- Un capteur thermique détecte les différences de chaleur.
- L'appareil convertit la chaleur en signaux électriques.
- Le processeur génère une image visible
Ce processus se déroule en continu, souvent 30 à 60 fois par seconde— ce qui permet aux dispositifs thermiques d'afficher des modèles de chaleur en temps réel.
Imagerie thermique vs vision nocturne : quelle est la différence ?
L'imagerie thermique détecte l'énergie thermique, tandis que la vision nocturne amplifie la lumière existante.
dispositifs de vision nocturne, y compris un lunette de vision nocturne numérique, Ces lunettes fonctionnent en captant de faibles quantités de lumière visible ou proche infrarouge et en les amplifiant électroniquement. Cela permet aux utilisateurs de voir dans des environnements peu éclairés, comme les nuits de pleine lune.
L'imagerie thermique fonctionne de manière très différente. Au lieu d'amplifier la lumière, les appareils thermiques détectent les signatures thermiques émises par les objets. Puisque chaque objet émet un rayonnement infrarouge, les systèmes thermiques peuvent localiser des cibles même dans l'obscurité totale.
En pratique, ces deux technologies servent des objectifs différents.
Par exemple, les chasseurs utilisent souvent l'imagerie thermique pour détecter les animaux la nuit lorsqu'ils utilisent un lunette de visée thermique, tandis que la vision nocturne est couramment utilisée pour identifier plus clairement les cibles.
- L'imagerie thermique est idéale pour détection de cibles à longue distance
- La vision nocturne est meilleure pour détails d'identification et navigation
Les chasseurs utilisent souvent des optiques thermiques pour la détection et la vision nocturne pour confirmation.
Tableau comparatif des principes
| Fonctionnalité | Imagerie thermique | Vision nocturne |
| Source d'énergie | Rayonnement infrarouge (chaleur émise par les objets) | Lumière visible ou proche infrarouge réfléchie |
| Besoins en lumière | Aucun | Nécessite un éclairage ambiant ou infrarouge |
| Fonction principale | Détecter les différences de température | Amplifier la lumière disponible |
| Performance dans l'obscurité totale | Entièrement fonctionnel | Nécessite une assistance infrarouge |
| Visibilité de la cible | Basé sur le contraste thermique | Basé sur le contraste de la lumière réfléchie |
| Cas d'utilisation optimal | Détection | Identification |
Comment les capteurs d'imagerie thermique détectent-ils la chaleur ?
Les capteurs d'imagerie thermique détectent la chaleur en mesurant le rayonnement infrarouge émis par les objets et en convertissant ces différences de température en signaux électriques.
Au cœur de chaque appareil thermique se trouve un réseau de capteurs infrarouges. Au lieu de capturer la lumière visible comme un appareil photo traditionnel, ce capteur mesure les infimes variations de chaleur dans l'environnement. Ces différences forment un motif thermique que l'appareil transforme en image.
Les appareils thermiques modernes détectent des variations de température extrêmement faibles, ce qui leur permet de repérer des animaux, des personnes ou des machines même dans l'obscurité totale ou par faible visibilité.
Capteurs thermiques non refroidis vs refroidis
Les systèmes d'imagerie thermique utilisent généralement des capteurs infrarouges, refroidis ou non.
La plupart des systèmes d'optique thermique commerciaux reposent sur capteurs non refroidis. Ces capteurs fonctionnent à température ambiante et ne nécessitent aucun système de refroidissement complexe, ce qui permet de concevoir des appareils plus petits, plus légers et plus résistants aux conditions réelles d'utilisation. Grâce à ces avantages, les capteurs non refroidis sont largement utilisés dans les appareils portables. monoculaires thermiques et autres systèmes d'optique thermique portables conçus pour la détection en extérieur.
Capteurs refroidis, D'autres capteurs, en revanche, utilisent le refroidissement cryogénique pour réduire le bruit électronique à l'intérieur du détecteur. Ceci améliore la sensibilité et permet au système de détecter des différences de température extrêmement faibles à grande distance. Ces capteurs sont généralement utilisés dans les systèmes de surveillance militaire, les applications aérospatiales et les équipements scientifiques de pointe.
Qu'est-ce qu'un microbolomètre ?
Le microbolomètre est le capteur le plus couramment utilisé dans les appareils d'imagerie thermique modernes non refroidis.
Il se compose de milliers de minuscules éléments thermosensibles disposés en grille. Chaque élément absorbe le rayonnement infrarouge et sa résistance électrique se modifie à mesure que sa température augmente. L'électronique du dispositif mesure ces variations de résistance et les convertit en signaux représentant la chaleur dans la zone concernée.
Ces signaux sont ensuite traités pour obtenir une image thermique où les zones plus chaudes et plus froides apparaissent avec différents niveaux de luminosité ou couleurs.
Les microbolomètres sont compacts, fiables et économes en énergie, ce qui explique leur utilisation répandue dans l'optique thermique portable.
Pourquoi les cibles vivantes se distinguent-elles en imagerie thermique ?
Les sujets vivants se distinguent nettement en imagerie thermique car leur température corporelle diffère généralement de celle de leur environnement.
Les humains maintiennent une température corporelle moyenne d'environ 37°C (98,6°F). De nombreux animaux maintiennent des températures internes similaires. Lorsque le terrain environnant se refroidit après le coucher du soleil, les animaux à sang chaud apparaissent comme des signatures thermiques marquées sur un fond plus froid.
Les appareils thermiques détectent ce contraste de température plutôt que les détails visibles. Même si un animal se fond visuellement dans son environnement, sa signature thermique reste détectable.
Les chasseurs et les observateurs de la faune scrutent souvent de vastes zones à l'aide de jumelles thermiques, qui offrent un champ de vision plus large pour détecter les animaux à des distances plus importantes.
Voici pourquoi l'imagerie thermique est particulièrement efficace pour :
- Détection de la faune
- Chasse et pistage des animaux
- patrouilles agricoles et protection du bétail

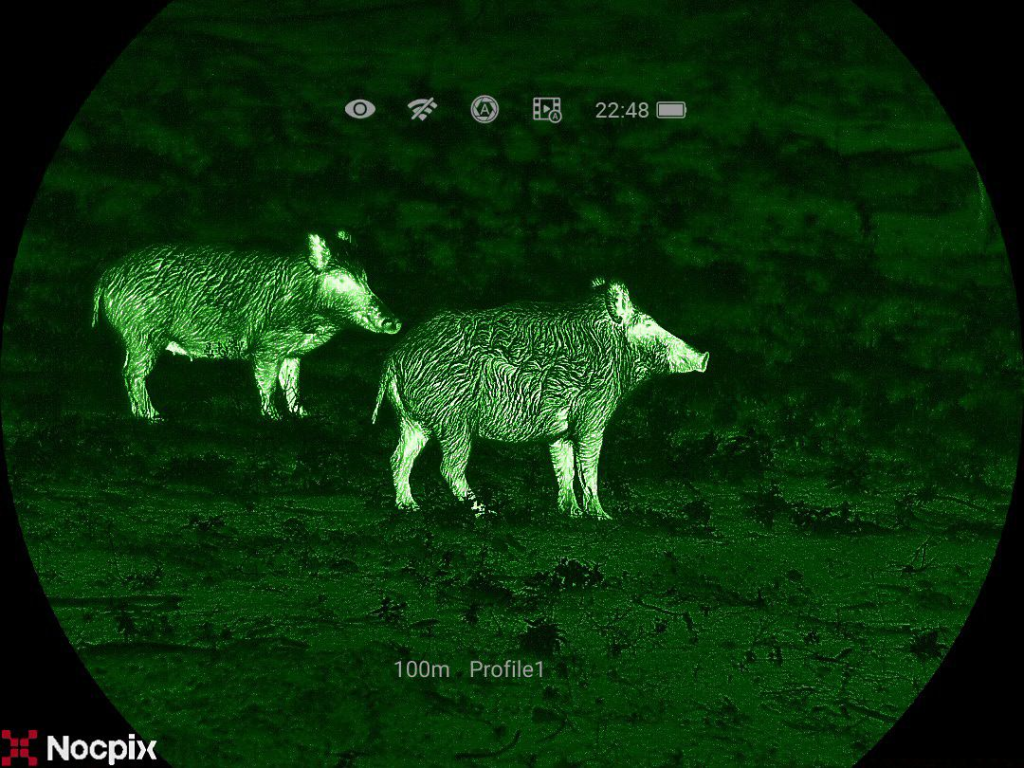

En terrain découvert la nuit, les animaux apparaissent souvent comme des silhouettes lumineuses se détachant sur un sol ou une végétation plus froide.
Comment les images thermiques sont-elles créées et affichées ?
Les images thermiques sont créées en convertissant le rayonnement infrarouge en signaux électriques et en traduisant ces signaux en contraste visuel.
Le processus comporte plusieurs étapes à l'intérieur de l'appareil.
Signal thermique → Signal électrique
Le rayonnement infrarouge traverse d'abord un lentille thermique en germanium, Ce dispositif concentre l'énergie thermique sur le réseau de capteurs. Le microbolomètre mesure les variations de température dans la scène et les convertit en signaux électriques.
Traitement du signal → Création d'images
Un processeur numérique analyse les signaux provenant de milliers de pixels de capteurs. Il calcule les différences de température et génère une carte thermique de l'environnement.
Affichage d'images
Le processeur attribue la luminosité ou les couleurs à différentes plages de température. Les objets plus chauds peuvent apparaître plus clairs ou plus sombres selon le mode d'affichage sélectionné.
Les appareils thermiques modernes rafraîchissent ces images plusieurs fois par seconde, créant ainsi un mouvement fluide lors de la numérisation d'un environnement.
Idées fausses courantes sur l'imagerie thermique
De nombreux malentendus proviennent de la confusion entre l'imagerie thermique et d'autres technologies optiques.
“ L’imagerie thermique peut-elle voir à travers les murs ? ”
Non, l'imagerie thermique ne permet pas de voir à travers les murs. Les caméras thermiques ne font que détecter. différences de température de surface. Si la chaleur se transmet à travers un mur, la caméra peut détecter des points chauds à la surface, mais elle ne peut pas voir les objets à l'intérieur de la structure.
“ L’imagerie thermique a-t-elle besoin de lumière ? ”
Non, l'imagerie thermique ne nécessite pas de lumière visible. Les caméras thermiques détectent rayonnement infrarouge émis par les objets, Ce qui signifie qu'ils continuent de fonctionner dans l'obscurité totale. C'est l'une des principales raisons pour lesquelles les appareils thermiques sont performants la nuit ou dans des environnements à faible visibilité.
“Les objets chauds apparaissent-ils toujours brillants ?”
Pas toujours. Les appareils thermiques affichent les différences de température à l'aide de modes d'affichage spécifiques, tels que : blanc incandescent ou noir incandescent. Dans certains modes d'affichage, les objets aux tons chauds apparaissent plus lumineux, tandis que dans d'autres, ils apparaissent plus sombres.
Réflexions finales
L'imagerie thermique fonctionne en détectant le rayonnement infrarouge et en convertissant les différences de température en une image visible. Cette capacité à mesurer la chaleur plutôt que la lumière permet aux appareils thermiques de révéler la présence d'animaux, de personnes et d'autres sources de chaleur, même dans l'obscurité totale.
Des capteurs microbolométriques aux modes d'affichage en fausses couleurs, la technologie thermique moderne rend la détection nocturne plus facile et plus fiable en extérieur.
Si vous envisagez d'utiliser l'optique thermique pour la chasse, l'observation de la faune ou la surveillance des exploitations agricoles, comprendre le fonctionnement de l'imagerie thermique vous aidera à choisir l'appareil adapté à vos besoins.
Vous pouvez découvrir les dernières technologies d'optique thermique de Nocpix pour observer comment ces technologies se comportent en conditions réelles.
FAQ
Pourquoi l'imagerie thermique fonctionne-t-elle mieux par temps de brouillard que la vision nocturne ?
L'imagerie thermique est plus performante par temps de brouillard car elle détecte les signatures thermiques plutôt que la lumière visible. Le brouillard diffuse la lumière visible, ce qui réduit l'efficacité des systèmes optiques traditionnels et des dispositifs de vision nocturne.
Quelle est la différence entre les capteurs thermiques non refroidis et les capteurs thermiques refroidis ?
Les capteurs non refroidis fonctionnent à température ambiante et sont utilisés dans la plupart des appareils thermiques commerciaux en raison de leur compacité, de leur robustesse et de leur faible consommation d'énergie. Les capteurs refroidis utilisent un refroidissement cryogénique pour réduire le bruit et détecter des différences de température beaucoup plus faibles. Ils sont ainsi plus sensibles, mais aussi plus volumineux et plus coûteux ; leur utilisation est donc principalement réservée aux systèmes militaires ou scientifiques.
Jusqu'à quelle distance l'imagerie thermique peut-elle détecter les animaux ?
La distance de détection dépend de résolution du capteur, taille de l'objectif et taille de la cible. Des capteurs haute résolution associés à des objectifs plus longs peuvent détecter des animaux de la taille d'un cerf à des distances de 800 à 1 500 mètres Dans des conditions idéales. Cependant, détecter une source de chaleur ne signifie pas toujours l'identifier. Une identification précise nécessite généralement que l'animal soit beaucoup plus proche.
L'imagerie thermique peut-elle voir à travers le brouillard, la pluie ou la végétation ?
L'imagerie thermique ne peut pas voir à travers les objets solides, mais elle peut souvent détecter les signatures thermiques à travers eux. brouillard léger, fumée ou végétation clairsemée. Les capteurs thermiques, mesurant le rayonnement infrarouge plutôt que la lumière visible, sont moins sensibles aux obstacles visuels. Toutefois, de fortes pluies, une végétation dense ou un brouillard épais peuvent réduire le contraste thermique et la distance de détection.
Pourquoi les images thermiques apparaissent-elles en fausses couleurs ?
Le rayonnement thermique étant invisible à l'œil nu, les appareils thermiques convertissent les données de température en couleurs ou en niveaux de luminosité visibles. Ces palettes d'affichage, telles que… blanc incandescent, noir incandescent ou arc-en-ciel—aider les utilisateurs à interpréter plus facilement les différences de température. Les couleurs ne représentent pas la couleur réelle des objets, mais indiquent simplement les niveaux de chaleur relatifs.
L'imagerie thermique peut-elle détecter les animaux récemment morts ?
Oui, l'imagerie thermique peut détecter les animaux récemment morts pendant un court laps de temps. Après la mort, le corps conserve de la chaleur et se refroidit progressivement jusqu'à atteindre la température ambiante. Selon la température, le vent et la taille du corps, la signature thermique peut rester visible pendant plusieurs minutes, voire plus, avant de disparaître.
